[box_dark]ASUS P8Z77-V Deluxe: Layout e recursos – II[/box_dark]

Os dissipadores usados na P8Z77-V Deluxe segue o padrão atual de cores da ASUS para as placas-mãe que não pertencem a nenhuma série em especial (leia-se Sabertooth e ROG) e são predominantemente azuis.

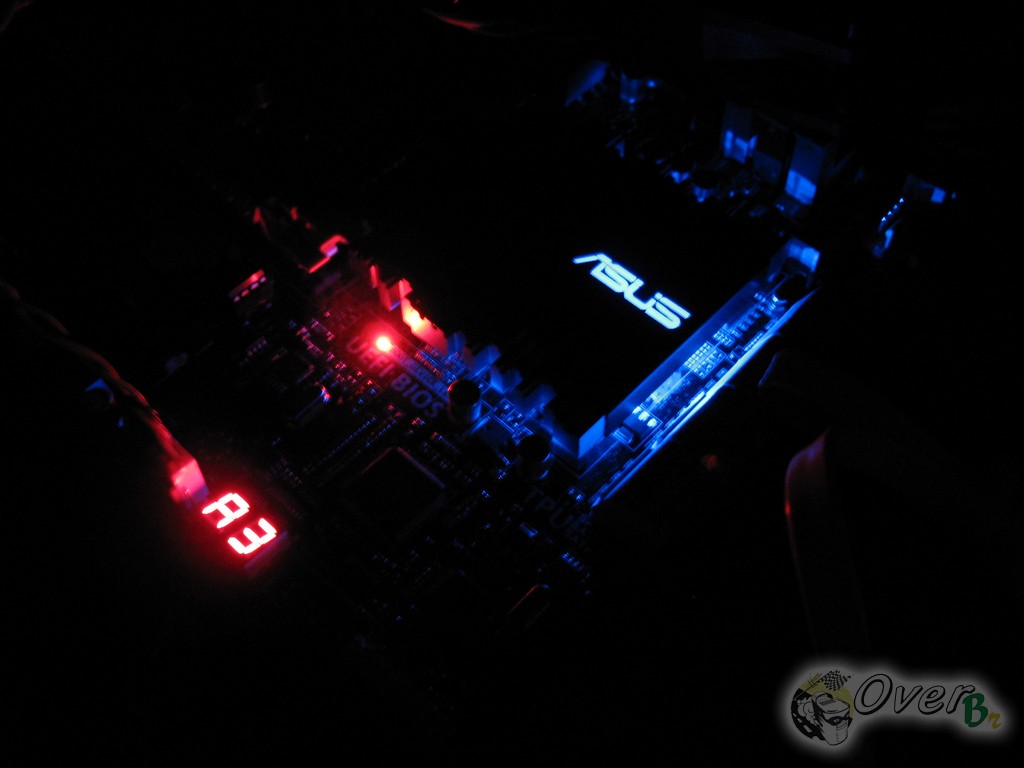

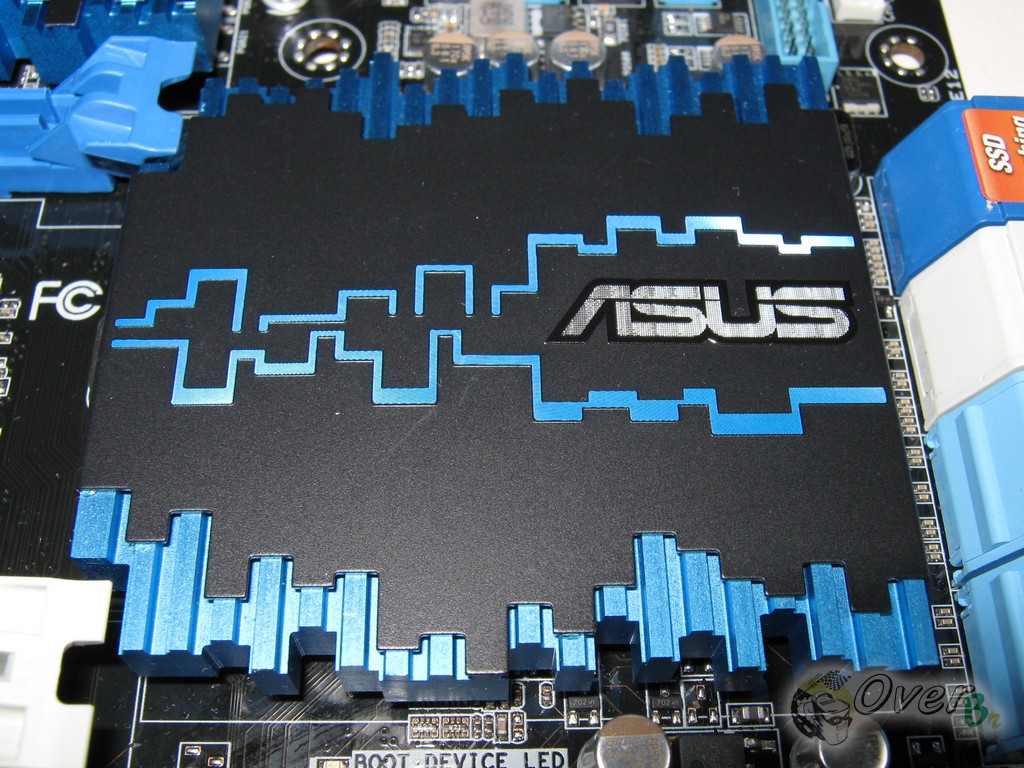

A peça responsável pela dissipação do calor gerado pelo Z77 é retangular, com destaque ao nome do fabricante “cravejado” nela e que devido a um led localizado na placa-mãe acaba por ficar aceso em azul… Sem dúvidas fica um visual interessante (principalmente com pouca iluminação) e que deve agradar os entusiastas do casemod. :)

[tabgroup][tab title=”Dissipador_Z77″][/tab][/tabgroup]

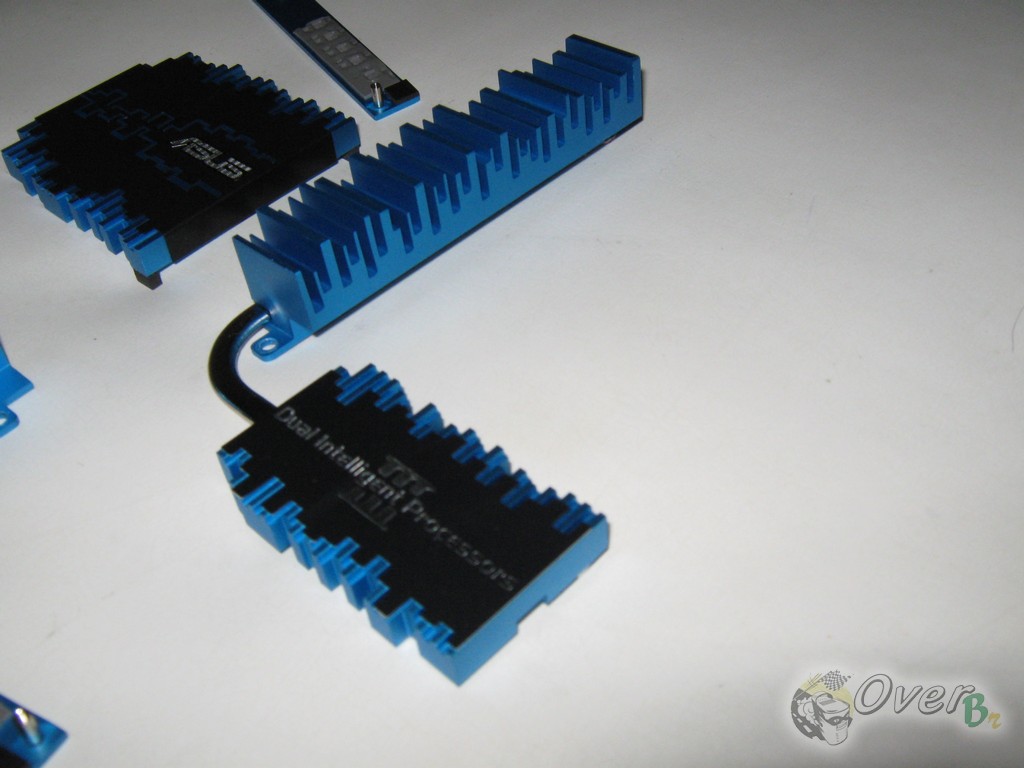

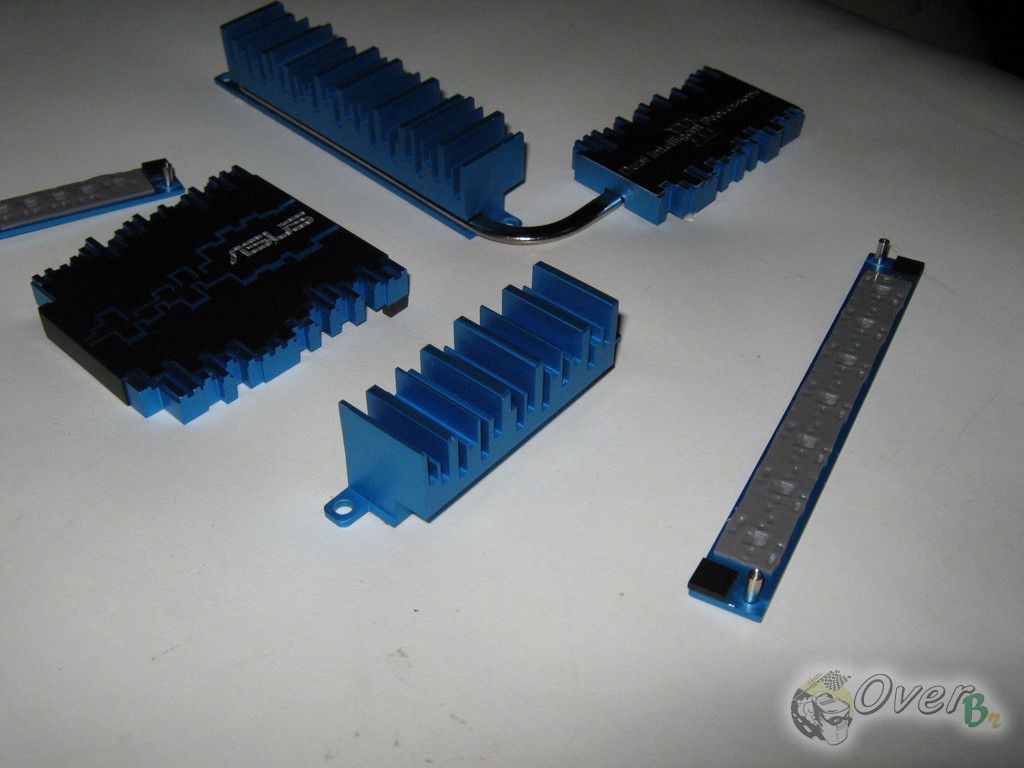

Já no VRM, temos 2 peças diferentes sendo uma com 2 dissipadores ligados por um heatpipe dedicada aos mosfets localizados na lateral do socket e o outro independente que é responsável pelos componentes que estão logo acima do socket. As aletas em ambos dissipadores são assimétricas e tem uma espécie de backplate que acaba servindo como dissipador para os componentes localizados na parte de trás do pcb.

[tabgroup][tab title=”Dissipador_VRM”][/tab][/tabgroup]

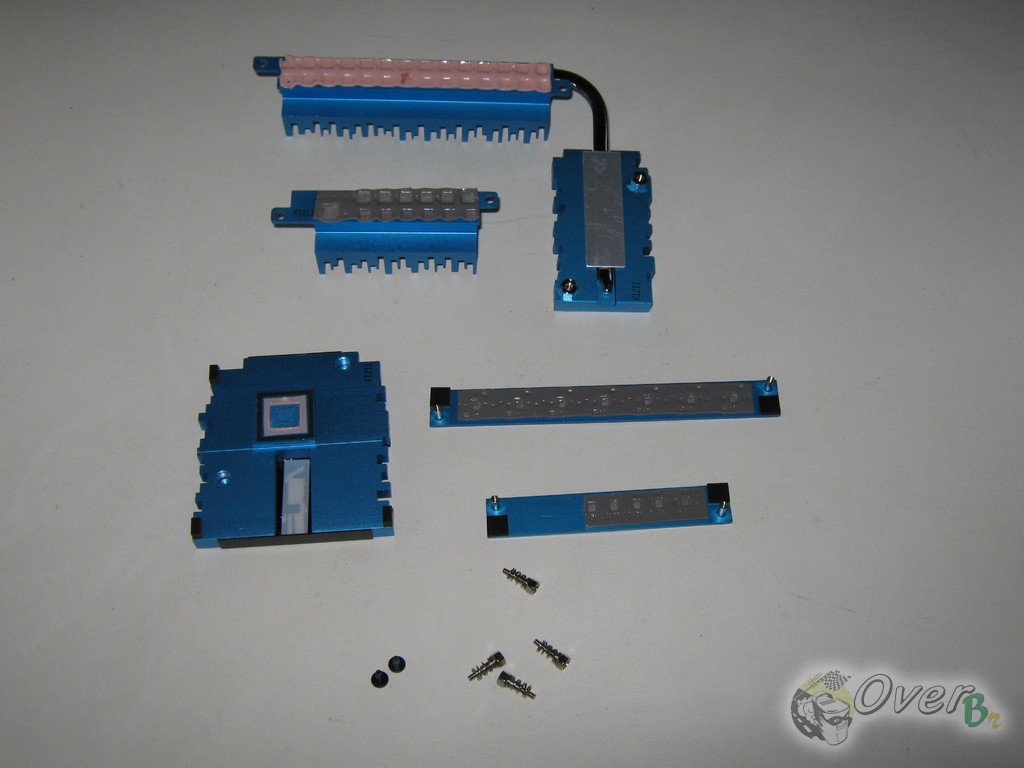

Em termos práticos, todos os dissipadores (VRM e Chipset) fazem um bom contato com os componentes e cumprem com louvor a tarefa na qual foram designados. :)

Agora com a placa-mãe “pelada” podemos ver o que está debaixo dos dissipadores, estamos nos referindo aos VRMs e ao chipset. Vamos começar dos VRMs:

[box_light]VRM e Componentes:[/box_light]

Os VRM’s (Voltage Regulation Module) são os circuitos responsáveis por reduzir a tensão fornecida pela fonte pela alimentação (+12V nas placas-mãe atuais) para a tensão de operação dos componentes como processadores, gpu’s, memórias.

Em termos mais técnicos, são conhecidos por circuitos DC-DC pois trabalham com corrente continua tanto na entrada quanto na saída, sem transformação da corrente como por exemplo seria a fonte de alimentação do PC, que é um circuito AC-DC.

A ASUS desenvolveu uma tecnologia de VRM Digital chamada de DIGI+ que já foi apresentada por nós em oportunidades anteriores, como no review da Sabertooth 990FX e agora com as novas placas-mãe Z77 eles aprimoraram ainda mais esse design e agora ele é chamado de “New DIGI+ Power Control with Smart DIGI+” e cobre o VRM do CPU (cores e igp) e Memória e em relação ao DIGI+ “antigo” das Z68 temos as seguintes novidades:

Em suma, são 16+4 fases para o CPU e 2 fases para as memórias:

[tabgroup][tab title=”VRM’s”][/tab][/tabgroup]

Mas de nada adianta toda essa tecnologia se os componentes utilizados não forem a altura, mas felizmente com a P8Z77-V Deluxe foram utilizados apenas materiais de primeira qualidade, podemos citar os capacitores FPCAP e indutores/mosfets de alta qualidade.
