Review: Ivy Bridge + ASUS P8Z77-V Deluxe

9,1K

[box_dark]ASUS P8Z77-V Deluxe: Layout e recursos – I [/box_dark]

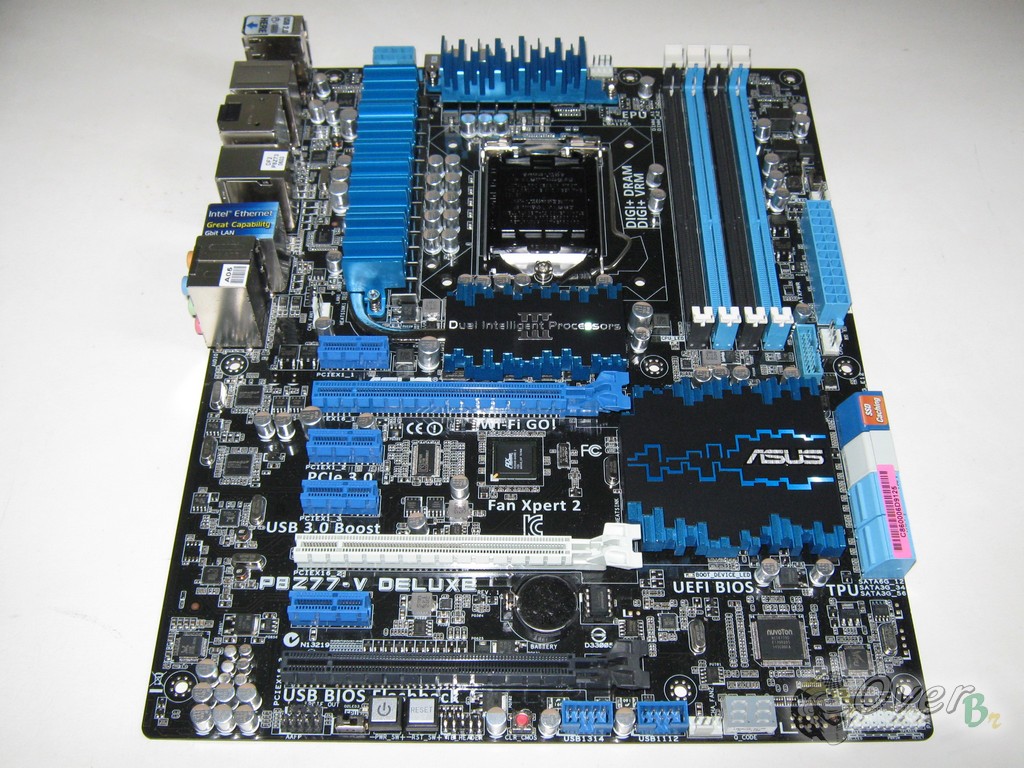

Resolvemos iniciar nossa análise pelos slots de expansão, são 2 Slots PCI-E 16X 3.0 (azul e branco, 16X single-gpu, 8X dual-gpu), 1 Slot PCI-E 2.0 16X @ 4X (slot preto) e 4 PCI-E 1X, portanto, nada dos antigos slots PCI 32-bits na P8Z77-V Deluxe. Com esse layout é possível fazer combinações de Crossfire/SLI com VGA’s com coolers triple-slot sem problemas com obstrução de portas SATA ou outros componentes importantes.

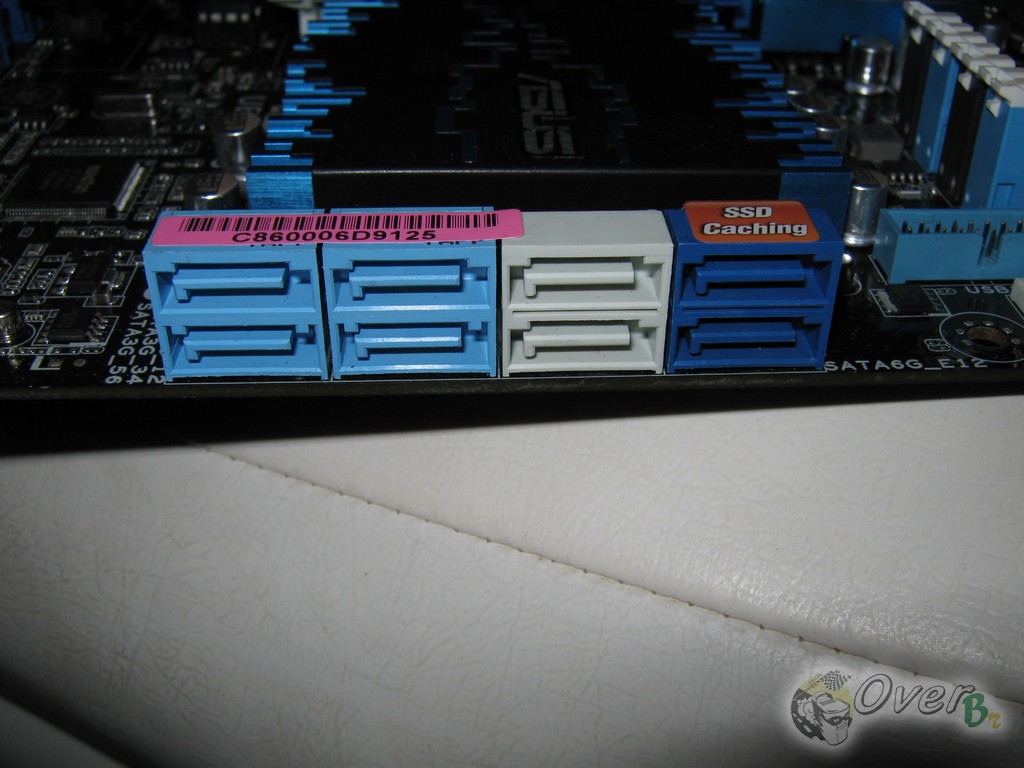

Com relação aos SATA’s são 8 portas “normais”, sendo as brancas geridas pelo Z77 e azul marinho por um controlador Marvell 9128 dedicado sendo ambas de 6Gbps. As portas azul claro são de 3Gbps e gerenciadas pelo Z77.

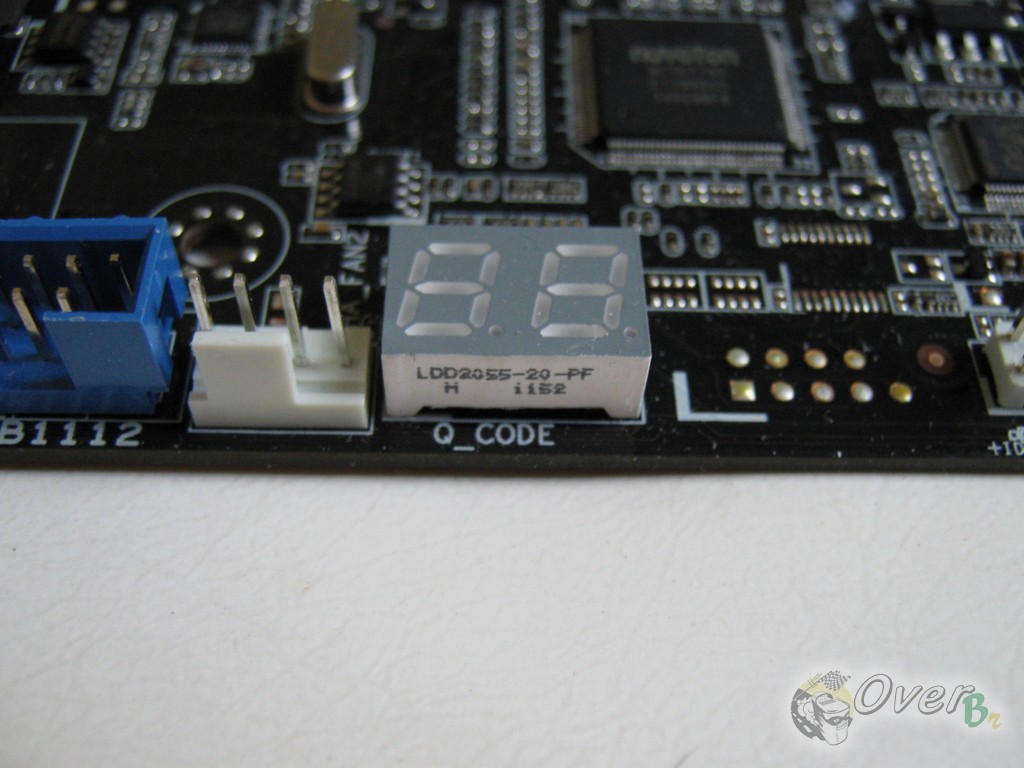

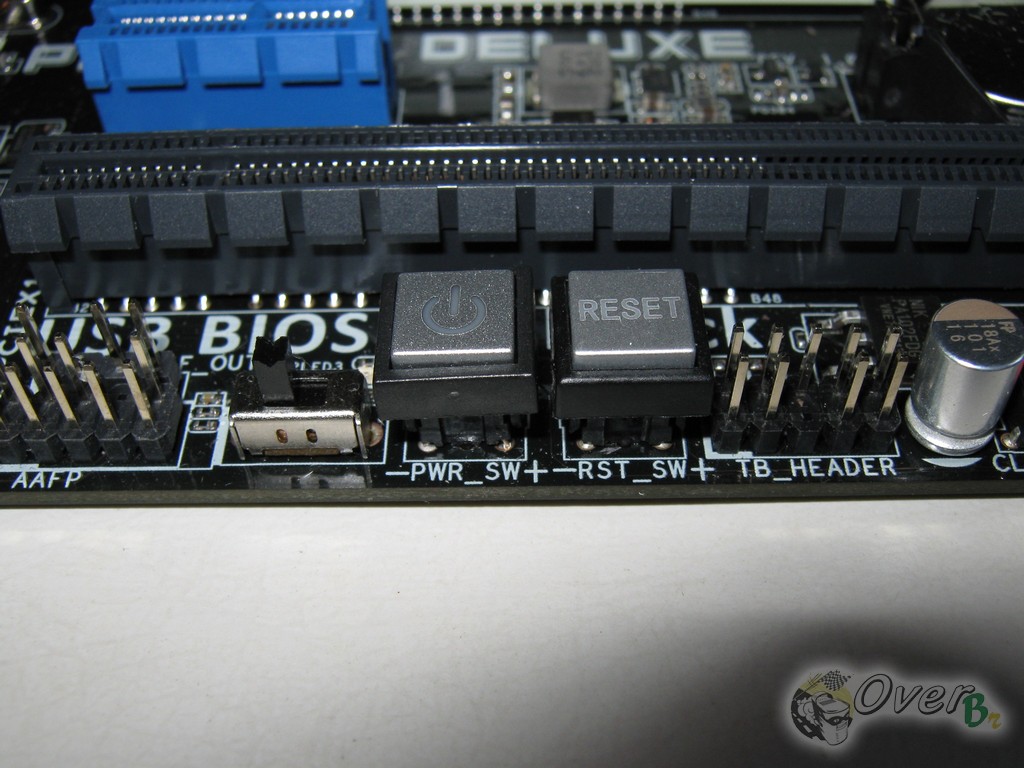

Interessante e digno de destaque são os botões power/reset, o debug led e o botão clear cmos que a ASUS incluiu nessa placa mesmo ela não sendo da série ROG. Essa foi uma grata surpresa e facilita bastante o uso da placa-mãe em bancadas.

[tabgroup][tab title=”Botões e Debug Led”][/tab][/tabgroup]

O codec de som da P8Z77V Deluxe é o Realtek® ALC898 com SNR de 110dBpara os DACs (A-weighting) e 104dB SNR (A-weighting) para os ADC’s, o que são marcas comparáveis a placas de som off-board de custo mais elevado e possui suporte a sistemas de som 7.1. Como será mostrado um pouco adiante, todos as 6 entradas/saidas de áudio estão presentes no painel traseiro dessa placa-mãe.

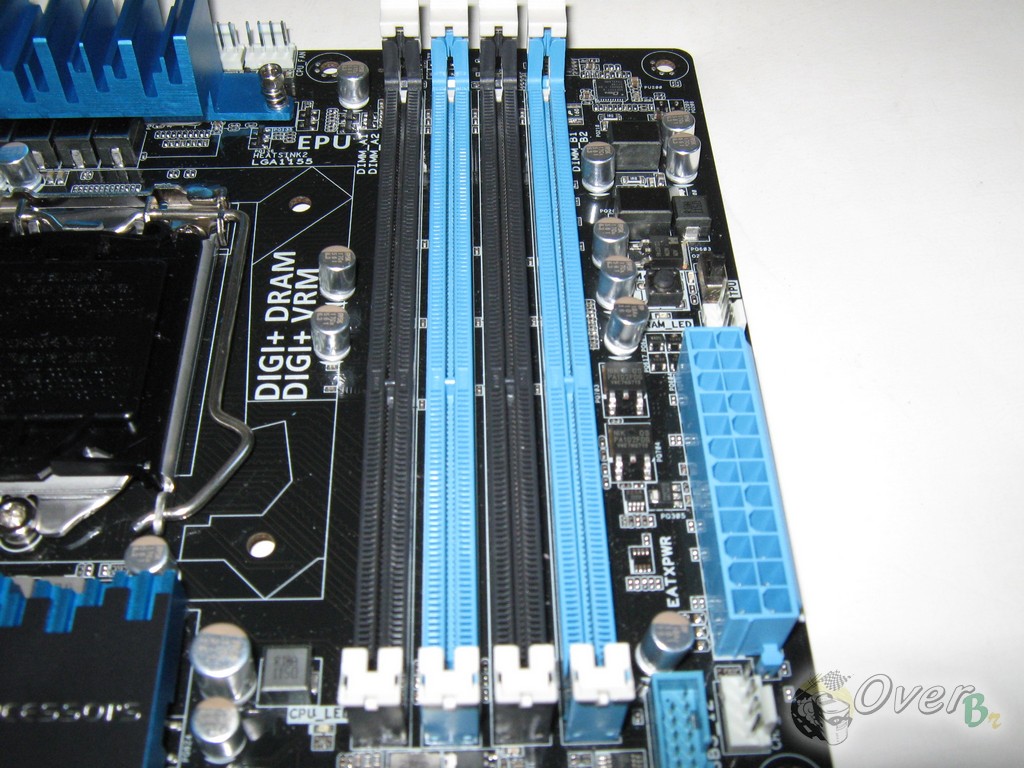

Continuando o nosso “tour” pela P8Z77-V Deluxe, detalhe para os 4 slots de memória intercalados e com os práticos slots com trava apenas de um dos lados. Também é possível ver o botão MEMOK! que também é comum a várias outras placas da ASUS e sua função é fazer a placa-mãe testar automaticamente vários “settings” diferentes de latências/clock para as memórias até encontrar um que faça tudo funcionar… Sem dúvidas é um recurso daqueles que podem te tirar de algum sufoco. :)

Um detalhe que também não poderíamos deixar passar batido é o “T-Topology”, que é uma nova tecnologia que a ASUS implementou em suas placas-mãe Z77. Ela consiste em manter uma distância nas trilhas entre os slots DIMM 0 e DIMM 1 e o CPU, com o objetivo de proporcionar uma melhor capacidade de overclock nas memórias e segundo testes de laboratório realizados pelo fabricante foi possível atingir clocks 15% superiores nas memórias (quando o CPU ou as próprias memórias não são o fator limitante), o que é um ganho bastante interessante.

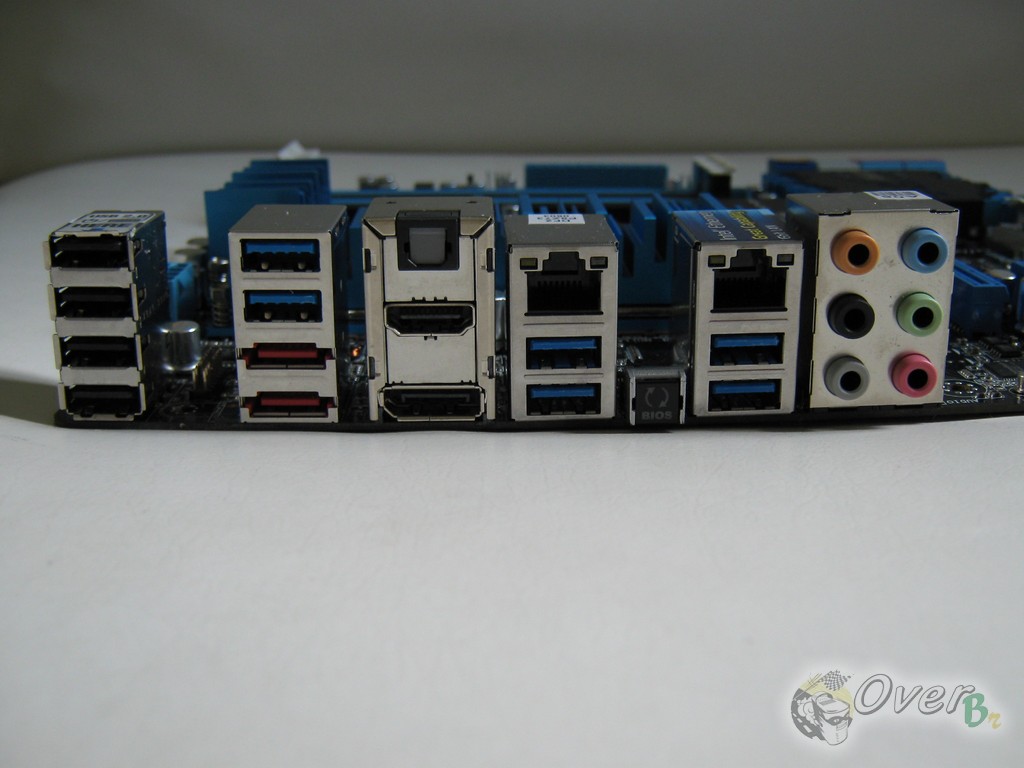

Já o espelho traseiro da P8Z77-V Deluxe é bastante “recheado” e “moderno” pois vários padrões antigos como por exemplo a porta PS/2 foram removidos e no lugar foram colocadas 4 portas USB 2.0 e caso o usuário pretenda usar o IGP, as únicas saídas de vídeo disponíveis são as HDMI e Display Port, obrigando o uso de adaptadores em tvs/monitores que não ofereçam essas entradas, o que é compreensível no caso de uma placa-mãe high-end como é a P8Z77-V Deluxe pois normalmente quem pretende usar o IGP compra placas de custo mais baixo.

O painel do som é completo com as 6 entradas de áudio e uma saída S/PDIF e ainda existe um espaço onde pode ser instalado a placa Wi-Fi incluída no bundle.

Segue uma lista de todos os itens disponíveis:

1 x DisplayPort

1 x HDMI

2 x eSATA 6Gb/s

2 x LAN (RJ45) port(s)

6 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

6 x Audio jack(s)

1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card

1 x USB BIOS Flashback Button(s)
